L’architecture SpectraBand 24 MHz de l’Astral intrigue souvent : pourquoi limiter volontairement la bande de réception alors que le système couvre de 169 MHz à 1525 MHz ?
Sur le papier, l’Astral offre une bande de fréquence phénoménale : de 169 MHz à 1525 MHz. Pourtant, l’architecture des récepteurs (ARX) vous demande de sélectionner des fenêtres de réception précises de 24 MHz chacune.
Pourquoi ne pas simplement « ouvrir les vannes » et écouter toute la bande passante en simultané ?
La réponse tient en un mot : Sélectivité. Ou comment la physique des ondes dicte la qualité de votre liaison.
Le piège du « Grand Ouvert »
Imaginez un récepteur qui écouterait simultanément la totalité du spectre de 169 MHz à 1.5 GHz. Électroniquement, cela signifie que son étage d’entrée est exposé à tout : la TNT, les relais 4G/5G et le bruit de fond électromagnétique global.
Même si votre émetteur est sur une porteuse propre, l’énergie cumulée de tous ces signaux hors-bande vient :
- Saturer les préamplis RF (LNA).
- Créer de l’intermodulation en interne.
- Faire remonter drastiquement le plancher de bruit.
Ainsi, la portée s’effondre et la dynamique audio est écrasée. C’est le défaut majeur des systèmes large bande « low cost » ou mal filtrés.

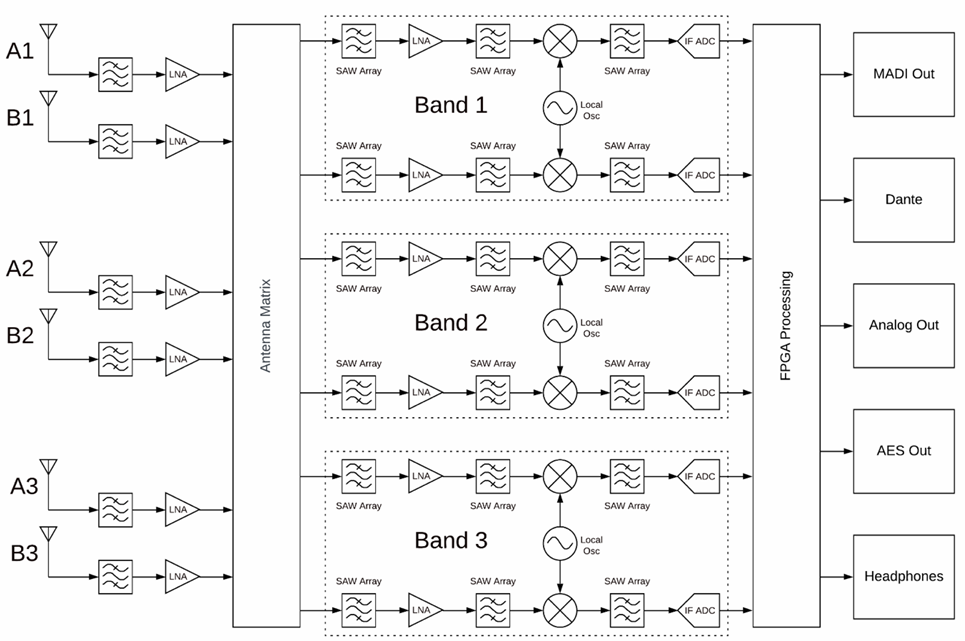

Schéma-bloc du récepteur Astral ARX32
La solution Astral, Le filtrage brickwall
Sound Devices a fait le choix de l’intégrité du signal. Au lieu de laisser tout entrer, l’Astral utilise des bancs de filtres SAW (Surface Acoustic Wave) très raides.
Lorsque vous sélectionnez une bande de 24 MHz, le récepteur érige littéralement des « murs de briques » électroniques de part et d’autre de cette fenêtre.
Ainsi, à l’intérieur des 24 MHz, le signal passe avec une pureté totale. En revanche, à l’extérieur, le signal est coupé net.
signal numérisé
En limitant physiquement le spectre entrant à seulement 24 MHz, on réduit drastiquement la quantité d’informations que le convertisseur A/N (Analogique/Numérique) doit traiter.
Une fois ce bloc de 24 MHz numérisé, le signal devient une donnée pure gérée par un processeur ultra-rapide : le FPGA interne.
Et ce n’est que parce que le flux de données est optimisé que le FPGA a la puissance de calcul nécessaire pour gérer notamment l’HexVersity. Il analyse et compare mathématiquement les signaux de 6 antennes différentes en temps réel.
En analogique, comparer 6 antennes créerait un brouillard de phase ; en numérique, grâce à cette architecture filtrée, le FPGA reconstruit un signal parfait en choisissant les meilleurs bits de chaque antenne.
La Flexibilité sans compromis
Ne confondez pas « Bande passante limitée » et « Choix limité ». Avec l’Astral ARX32, vous disposez de cœurs de réception indépendants. Vous pouvez placer ces fenêtres de 24 MHz n’importe où dans le spectre mondial.
C’est là toute la puissance de l’outil :
- Bande A placée en VHF (169-220 MHz) pour la traversée des murs.
- Bande B placée en UHF (470-608 MHz) pour vos micros principaux.
- Bande C placée dans la bande de garde ou le 1.5 GHz pour éviter la saturation d’un festival.
En résumé
Nous ne limitons pas la bande passante par économie, mais par stratégie de survie RF. Choisir une fenêtre de 24 MHz, c’est garantir à vos convertisseurs qu’ils ne travailleront que sur le signal utile. C’est ce qui fait la différence entre un système qui « capte » et un système qui performe dans les environnements les plus hostiles.
